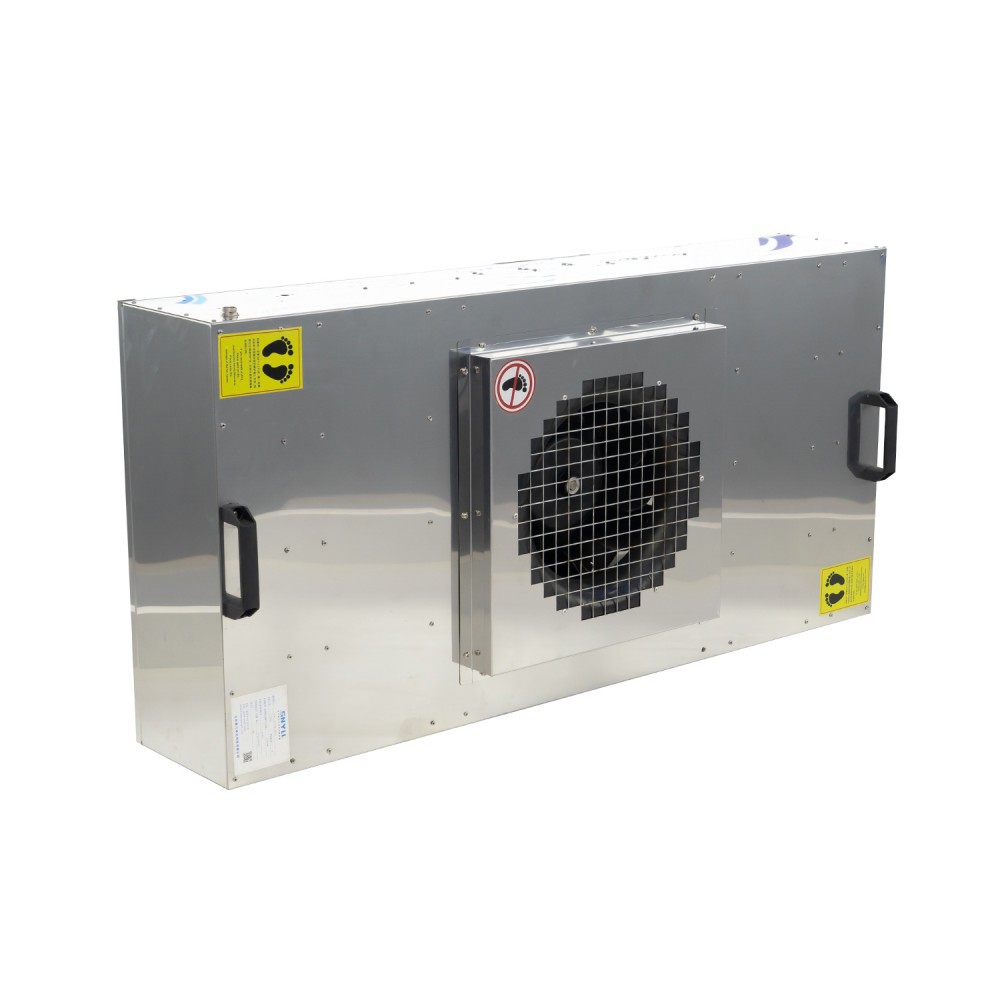

Jak vybrat správnou FFU pro čisté prostory ISO třídy 5, 6, 7, 8?
Pochopení klasifikace čistých prostor ISO 14644-1
ISO 14644-1 je mezinárodně uznávaný standard pro klasifikaci čistoty vzduchu v čistých prostorách. Rozděluje čisté prostory do tříd od ISO 1 do ISO 9 na základě koncentrace částic ve vzduchu.
Třída čistoty je určena maximální povolenou koncentrací částic při konkrétní velikosti. Například čistý prostor ISO třídy 5 vyžaduje, aby koncentrace částic větších nebo rovných 0,5 μm nepřesáhla 3 520 částic na metr krychlový.
V praxi musí být čisté prostory ověřeny v jednom ze tří stavů obsazenosti:
Jak{0}}postaveno: Zařízení dokončeno, žádné vybavení ani personál
V-klidu: Zařízení nainstalováno a v provozu, žádný personál
Provozní: Zařízení pracující s personálem-toto je nejrealističtější stav ověření
Limity koncentrace částic třídy ISO 5-8
Níže jsou uvedeny základní specifikace pro čisté prostory ISO třídy 5 až třídy 8. Tyto údaje tvoří základ proFFUvýběr:
| Třída ISO | Maximální koncentrace Větší nebo rovna 0,5 μm (částice/m³) | Maximální koncentrace Větší nebo rovna 5,0 μm (částice/m³) | Typické aplikace |
|---|---|---|---|
| ISO 5 | 3,520 | 29 | Výroba polovodičů, sterilní výplň |
| ISO 6 | 35,200 | 293 | Lékařské přístroje, přesné lakování |
| ISO 7 | 352,000 | 2,930 | Balení potravin, laboratoře |
| ISO 8 | 3,520,000 | 29,300 | Montáž elektroniky, generální výroba |
Poznámka: Údaje v této tabulce představují kumulativní koncentrace. Pro třídu ISO 5 zahrnuje 3 520 částic/m³ při větší nebo rovné 0,5 μm všechny částice větší než 0,5 μm.
Parametry výběru FFU podle třídy ISO
Na základě nejnovějších postupů ISO 14644-1:2025 jsou parametry výběru FFU pro různé třídy čistých prostor následující:
| Třída ISO | Pokrytí FFU | Průměrný průtok vzduchu (m/s) | Výměny vzduchu za hodinu (ACH) | Doporučený stupeň filtru |
|---|---|---|---|---|
| ISO 5 | 60-80% | 0.35-0.55 | 300-600 | H14 / U15 |
| ISO 6 | 40-60% | 0.30-0.45 | 150-300 | H13 / H14 |
| ISO 7 | 25-40% | 0.30-0.45 | 60-150 | H12 / H13 |
| ISO 8 | 15-25% | 0.30-0.45 | 20-60 | H11 / H12 |
Klíčová vysvětlení:
Pokrytí FFU: Podíl plochy stropu obsazené FFU. Vyšší krytí umožňuje vyšší třídy čistoty.
Výměny vzduchu za hodinu (ACH): Počet výměn celkového objemu vzduchu v čistém prostoru za hodinu. ISO třída 5 vyžaduje 300-600 ACH.
Doporučená třída filtru: Na základě norem EN 1822.filtry H13dosáhnout účinnosti vyšší nebo rovné 99,95 % při 0,3 μm,H14Větší nebo rovno 99,995 % .
Jak vypočítat množství FFU?
Výpočet počtu FFU je kritickým krokem při výběru. Zde je standardní vzorec:
Počet FFU=(Čistá plocha × cílové pokrytí) / Efektivní pokrytí na FFU
Praktické příklady :
| Scénář | Výpočet | Výsledek |
|---|---|---|
| ISO 5 polovodičová továrna | Plocha 100㎡ × 70% pokrytí=70㎡ ÷ 0,65㎡ za FFU | ≈108 jednotek → +15% redundance →123 jednotek |
| Závod na lithiové baterie ISO 7 | Plocha 200㎡ × 30% pokrytí=60㎡ ÷ 0,65㎡ za FFU | ≈92 jednotek → +10% redundance →101 jednotek |
Proč přidávat redundanci?
Přidejte 5-10 % FFU v oblastech s vysokým provozem personálu
Přidejte další FFU v blízkosti zdrojů tepla zařízení, abyste kompenzovali poruchy proudění vzduchu
Vyhraďte si 20 % volné kapacity pro budoucí upgrady
Jaký stupeň filtru zvolit?
Jádrem FFU je vysoce účinný-filtr. Podle norem EN 1822 mají různé třídy filtrů různé specifikace účinnosti:
| Třída filtru | Účinnost (MPPS) | Typické aplikace |
|---|---|---|
| H13 HEPA | 99.95% @ 0.3μm | ISO třídy 6-7 čisté prostory, farmacie, nemocnice |
| H14 HEPA | 99.995% @ 0.3μm | Čisté prostory ISO třídy 5, sterilní náplň |
| U15 ULPA | 99.9995% @ 0.12μm | Polovodičové wafer fabs, nanotechnologie |
| U16 ULPA | 99.99995% @ 0.12μm | Výroba čipů 5nm/3nm |
Tipy pro výběr:
Vyhněte se přehnané{0}}technice: Použití filtrů H14 pro čisté prostory ISO třídy 8 zvyšuje odolnost o 25 % a zvyšuje náklady na energii
Dodržujte standardy: Vyberte stupeň filtru, který odpovídá požadované třídě čistého prostoru
Výběr správného FFU vyžaduje komplexní zvážení čtyř základních prvků: třídy čistých prostor, pokrytí FFU, účinnosti filtru a ověřovacího testování. Dodržováním norem ISO 14644-1 a zakládáním rozhodnutí na skutečných požadavcích procesu namísto slepého sledování vyšších jakostí můžete dosáhnout optimální čistoty a zároveň optimalizovat náklady.
Pokud plánujete nový projekt čistých prostor nebo potřebujete upgradovat stávající systém, vítáme váskontaktujte násza odborné poradenství při výběru. Nabízíme vlastní velikost FFU a OEM služby, abychom splnili speciální požadavky různých projektů!
